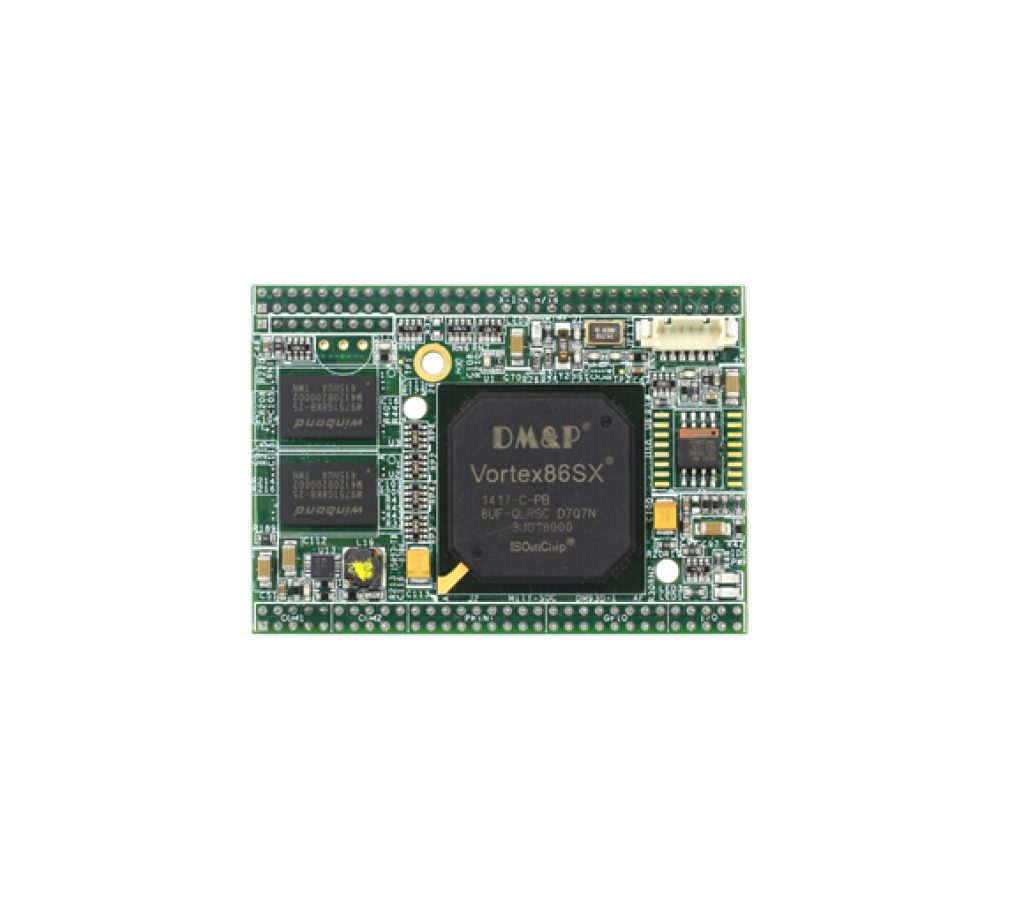

DIP-204pin-ISA模块的尺寸仅为70x45mm，专门设计用于各种可扩展应用的内核。通过6排34针连接器，DIP-204针ISA模块能够提供PCI总线、RS-232、IDE、LAN、USB和GPIO等多种功能。
为了帮助用户方便地将DIP-204pin-ISA模块应用到他们的应用中，ICOP提供了完整的DIP-204pin-ISA模块开发板。ICOP还为客户提供了参考电路图，减少了他们在开发过程中的时间和精力。
产品规格
- DM&P SoC Vortex86DX- 800MHz
- 256MB / 512MB DDR2 onboard
- 5S/4U/LAN/IDE/ISA/32GPIO/PWM
- Onboard 4MB SPI Flash
- 204-pin module, 204 pins for for ISA & Multi-I/O
- Support LPC Bus
- 70 x 45mm, DC +5V @ 320mA
- Optional: up to 3 PWM
| Doc. # | Subject | Date | |
|---|---|---|---|
| VDX_DIP_ISARD_datasheet | VDX-DIP-ISARD Datasheet | Datasheet | 2018-04-01 |
| VDX-DIP-ISARD_UM_v1r1A | VDX-DIP-ISARD Manual | Manual | 2018-04-01 |
| 处理器 | DM&P SoC CPU Vortex86DX- 800MHz Real-Time Clock with Lithium Battery Backup |
| 缓存 128KB | L1:16K I-Cache, 16K D-Cache L2 Cache |
| 总线 | ISA interface |
| BIOS | AMI BIOS |
| 系统存储器 | 256/512MB DDR2 Onboard |
| 看门狗定时器 (0 & 1 Sets) | Software programmable from 30.5μ sec. to 512 sec. x 2 sets (Watchdog 1 fully compatible with M6117D) |
| 网路 | Integrated 10/100Mbps Ethernet |
| 闪存支持 | Onboard 4MB SPI Flash Disk |
| I/O接口 | Enhanced IDE port (UltraDMA-100/66/33) x1 RS-232 port x5 (TX/RX x1) USB port x4 16-bit GPIO port x2 |
| 端口 | 1.25mm 6-pin wafer for JTAG x1 |
| 功率要求 | Single Voltage +5V @ 380mA |
| 重量 | 23g |
| 尺寸 | 70 x 45mm (2.75 x 1.77 inches) |
| 工作温度 | -20°C ~ +70°C -40°C ~ +85°C (Optional) |
| 料号 | 说明 |
| VDX-DIP-ISARD | Vortex86DX DIP-204pin-ISA CPU Module with 256MB DDR2 |
| VDX-DIP-ISARD-512 | Vortex86DX DIP-204pin-ISA CPU Module with 512MB DDR2 |
