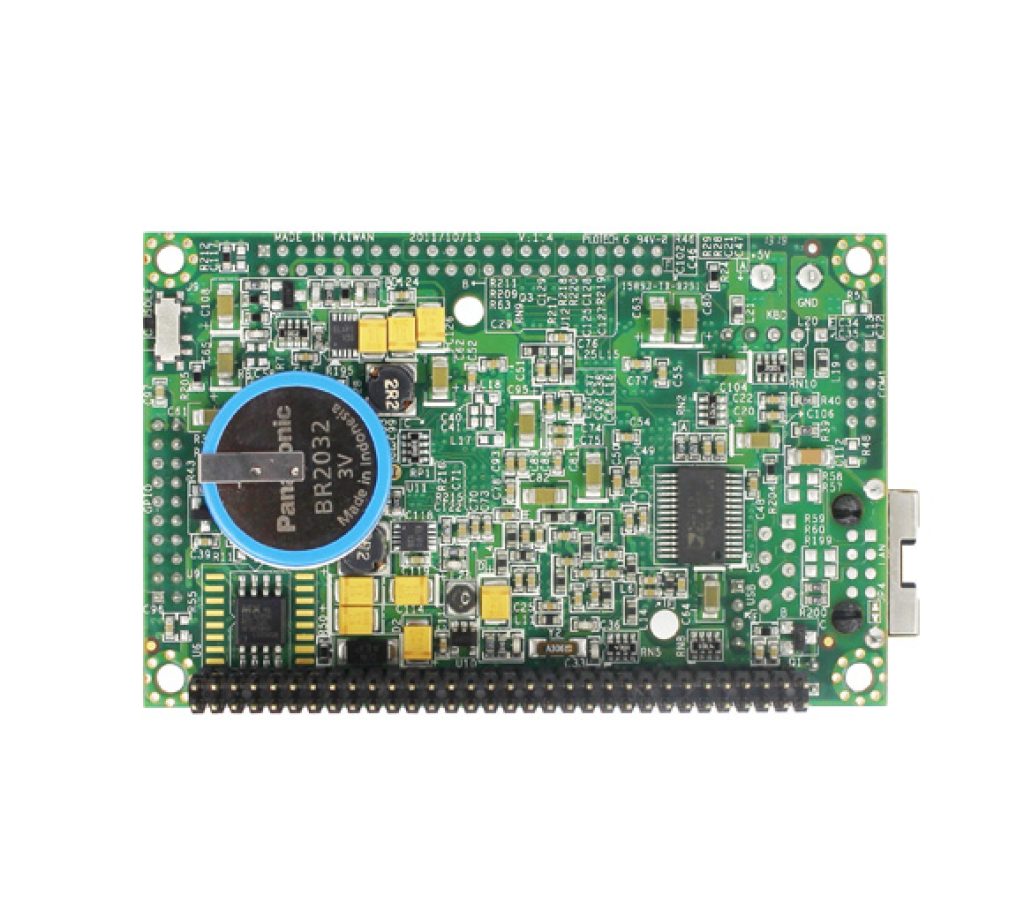

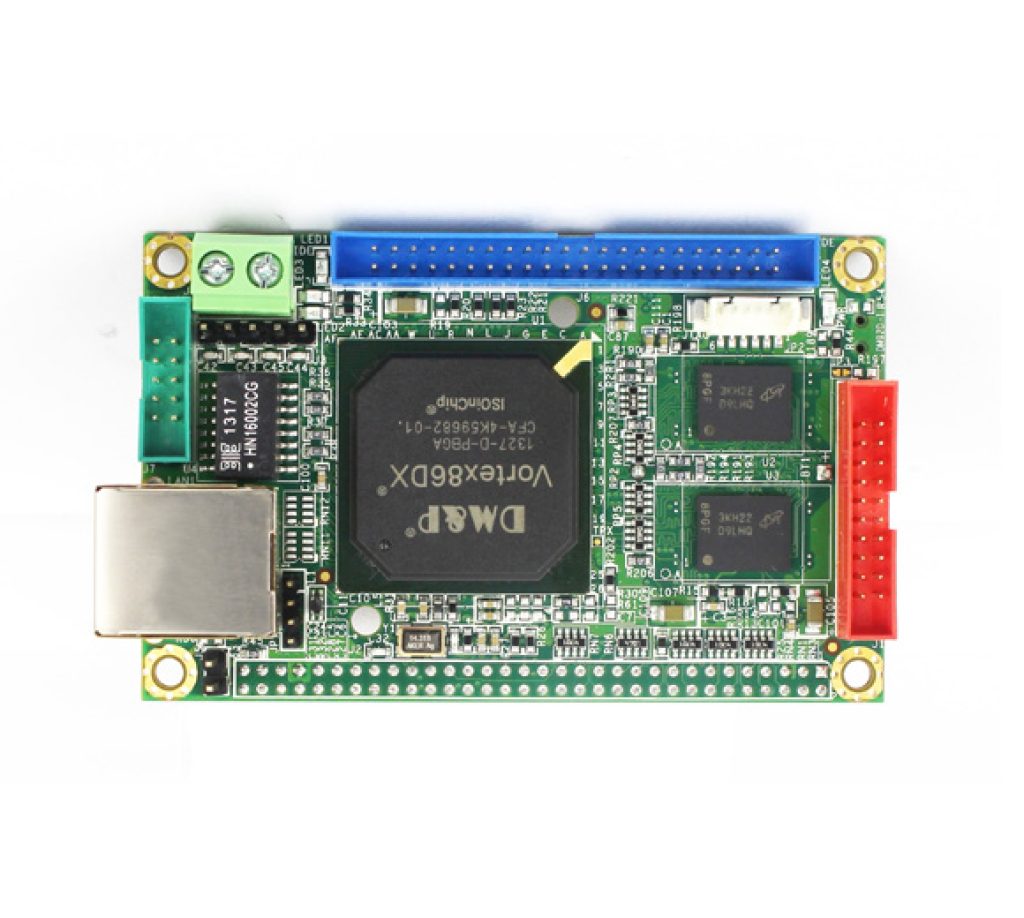

VDX-6317RD-X系列低功耗x86嵌入式控制器的设计符合微小规格，并集成了以下功能。
VDX-6317RD-X微型嵌入式控制器系列的设计考虑到了向后兼容性，以便为面临使用现有基于x86的Mity Mite控制器的寿命终止挑战的项目提供迁移路径。VDX-6317RD-X系列控制器设计为插件替代品，具有向后兼容性，以支持传统软件，从而延长现有产品的生命周期，而无需进行大量的重新设计。
VDX-6317RD-X适用于广泛的数据采集、工业自动化、过程控制、汽车控制器、AVL、智能车辆管理设备、医疗设备、人机界面、机器人、机械控制等要求占地面积小的应用，低功耗、低成本的硬件具有开放的行业标准等特点。
产品规格
- DM&P SoC Vortex86DX-800MHz
- 256MB / 512MB DDR2 onboard
- S/U/LAN/PWM/16GPIO/IDE
- Operation Temperature: -20~+70°C / -40°C~+85°C (Optional)
- Onboard 2MB SPI Flash Disk
- 16bit x-ISA
| Doc. # | Subject | Date | |
|---|---|---|---|
| 6317RD-X_datasheet | VDX-6317RD-X Datasheet | Datasheet | 2018-04-01 |
| VDX-6317RD-X_UM_v1r1A | VDX-6317RD-X Manual | Manual | 2018-04-01 |
| 品名 | 说明 |
| VDX-6317RD-X | Vortex86DX Mity-Mite CPU Module with 256MB DDR2 |
| ICOP-2820 | Mity-Mite VGA/LCD Development Kit |
| 处理器 | DM&P SoC CPU Vortex86DX- 800MHz Real-Time Clock with Lithium Battery Backup |
| 缓存 | L1:16K I-Cache, 16K D-cache L2 Cache 128KB |
| 总线 | 16-bit x-ISA interface |
| BIOS | AMI BIOS |
| 系统存储器 | 256MB DDR2 Onboard |
| 看门狗定时器 | Software programmable from 30.5μ sec. to 512 sec. x 2 sets (Watchdog 1 fully compatible with M6117D) |
| 网路 | Integrated 10/100Mbps Ethernet |
| 闪存支持 | Onboard 4MB SPI Flash Disk MSTI EmbedDisk Module (16MB and above) 44-pin IDE to Micro SD (Optional) |
| PWM | 16 Channels |
| I/O接口 | Enhanced IDE port (UltraDMA-100/66/33) x1 RS-232 port x1 USB port (Ver2.0) x1 16-bit GPIO port x1 10/100Mbps Ethernet portx1 |
| 端口 | 2.0mm 44-pin box header for IDE x1 2.0mm 20-pin box header for 16-bit GPIO x1 2.0mm 10-pin box header for RS-232 x1 2.54mm 5-pin header for Keyboard x1 1.25mm 6-pin wafer for JTAG x1 External RJ-45 connector for Ethernet x1 |
| 功率要求 | Single Voltage +5V @ 380mA |
| 重量 | 42g |
| 尺寸 | 80 x 50mm (3.14 x 1.96 inches) |
| 工作温度 | -20°C ~ +70°C -40°C ~ +85°C (Optional) |
