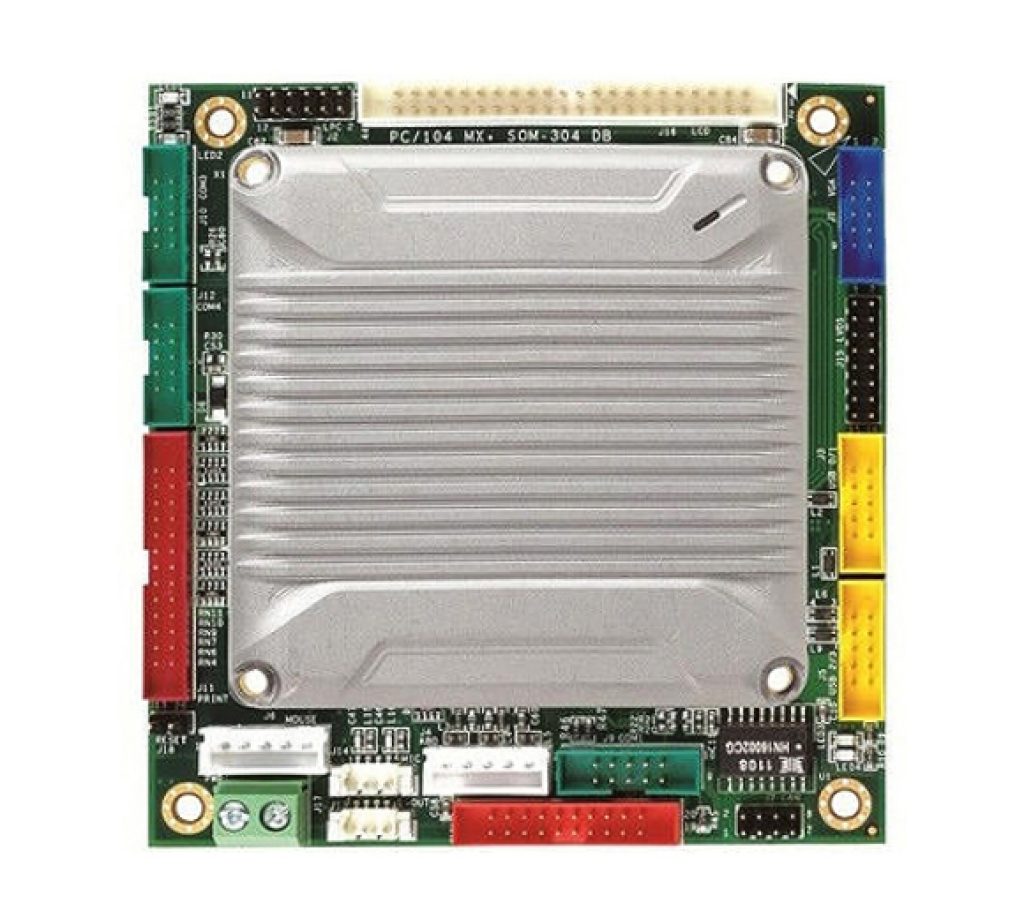

VMXP-6453 PC/104嵌入式控制器的设计考虑到了向后兼容性，以便为面临使用现有基于x86的PC/104控制器的寿命终止挑战的项目提供迁移路径。VMXP-6453控制器设计用于支持传统软件，以延长现有产品的生命周期，而无需进行大量的重新设计。
VMXP-6453适用于广泛的数据采集、工业自动化、过程控制、汽车控制器、AVL、智能车辆管理设备、医疗设备、人机界面、机器人、机械控制，以及任何需要占地面积小、功耗低、硬件成本低的应用。
产品规格
- DM&P SoC Vortex86MX+ – 800MHz
- 512MB / 1GB DDR2 onboard
- 3S/4U/VGA/LCD/LVDS/LAN/LPT/PWM/Audio/16GPIO/CF
- Operation Temperature: 0 ~ +60°C / -20 ~ +70°C (Optional)
- Optional: Onboard Flash
| Doc. # | Subject | Date | |
|---|---|---|---|
| 6453_datasheet | VMXP-6453M Datasheet | Datasheet | 2018-04-01 |
| Doc. # | Subject | Date | |
|---|---|---|---|
| VMXP-6453_UM_v1r2 | VMXP-6453M Manual | Manual | 2018-04-01 |
| 品名 | 说明 |
| SOM304MP-6453 | SOM304MP-VP PC/104 Development Board |
| VMXP-6453-3NS1 | Vortex86MX+ 3.5″ CPU Module with 512MB DDR2 |
| VMXP-6453-3BS1 | Vortex86MX+ 3.5″ CPU Module with 512MB DDR2, NAND Flash 512MB |
| VMXP-6453-4NS1 | Vortex86MX+ 3.5″ CPU Module with 1GB DDR2 |
| 端口 | 2.00 mm Ø 44-pin box header for LCD x 1 2.00 mm Ø 26-pin box header for Printer x1 2.00 mm Ø 20-pin box header for 16-bit GPIO x1 2.00 mm Ø 16-pin header for LVDS x 1 2.00 mm Ø 10-pin box header for VGA x1 2.00 mm Ø 10-pin box header for USB x2 2.00 mm Ø 10-pin box header for RS-232 x3 2.00 mm Ø 8-pin header for Ethernet x 1 2.54 mm Ø 5-pin box header for Keyboard x1 2.54 mm Ø 5-pin box header for Mouse x1 2.54 mm Ø 2-pin header for Reset x1 1.27mm Ø 76-pin header for Signal x4 1.25 mm Ø 4-pin Wafer for Line-out/MIC-in x2 Type I/II Compact Flash Slot x1 |
| 功率要求 | Single Voltage +5V @ 200mA |
| 尺寸 | 90 x 96mm (3.54 x 3.77 inches) |
| 重量 | 125g |
| 工作温度 | 0°C ~+60°C -20°C ~+70°C (Optional) |
